چکیده : مقایسه و بررسی بهترین برندهای کلید اتوماتیک هوایی کشویی و فیکس
کلید هوایی یکی از انواع کلیدهای اتوماتیک فشار ضعیف است که در آمپرهای بالا استفاده می شود. این کلید از ۶۳۰ تا ۶۳۰۰ آمپر طراحی و ساخته می شود و از مدار در برابر اضافه بار، اتصال کوتاه آنی و تاخیری و اتصال به زمین محافظت می کند. این نوع کلید در دو سری NT و NW تولید می شود. موارد کاربرد این کلید در ورودی تابلوها است که معمولاً جریان بالایی دارند و برقراری حالت سلکتیو بین کلیدهای ورودی و کلیدهای خروجی را فراهم می کند.
به دلیل وجود سیستم اطفای جرقه توسط هوای آزاد، به این نوع کلیدها، کلید اتوماتیک هوایی گفته می‌شود. عمر مفید کلید هوایی تقریباً دو برابر کلید اتوماتیک یا کمپکت است.
فهرست مطالب
اجزای کلید هوایی

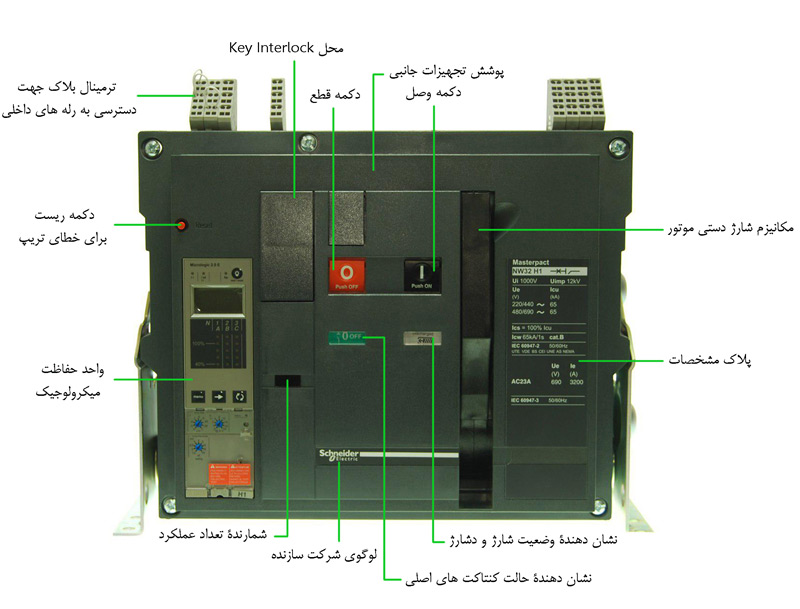

اجزای کلید هوایی در شکل زیر به طور کامل بررسی شده است. برخی اجزای این کلید عبارتند از:
- دکمه قطع کلید
- دکمه وصل کلید
- کنتاکتهای اصلی
- کنتاکتهای جرقه‌زن
- محفظه‌های جرقه‌گیر
- ترمینال‌های ورودی و خروجی
- نشان‌گرهای وضعیت قطع یا وصل کلید
- لوازم جانبی کلید اتوماتیک
قدرت قطع این کلید نسبت به کلید اتوماتیک بیشتر است. در این نوع از کلیدهای فشار قوی همانند دیگر انواع این کلیدها برای خاموش کردن جرقۀ ناشی از قطع جریان از محفظۀ جرقه‌گیر بزرگ جهت خاموش کردن جرقه استفاده می شود.
محفظۀ جرقه گیر از جنس سیلیس و یا آزبِست بوده و به صورت مشبک و لایه لایه طراحی و ساخته می شود. کاربرد جرقه‌گیر برای تقسیم جرقه به جرقه های کوچکتر و در نتیجه خاموشی زودتر جرقه ها است. کلیدهای هوایی دارای دو نوع کنتاکت است: کنتاکت اصلی که در شرایط وصل کلید، وظیفۀ عبور جریان را بر عهده دارد و دیگری کنتاکت های جرقه زن که در لحظۀ قطع و وصل کلید وظیفۀ هدایت جرقه به سمت جرقه گیر را دارد.

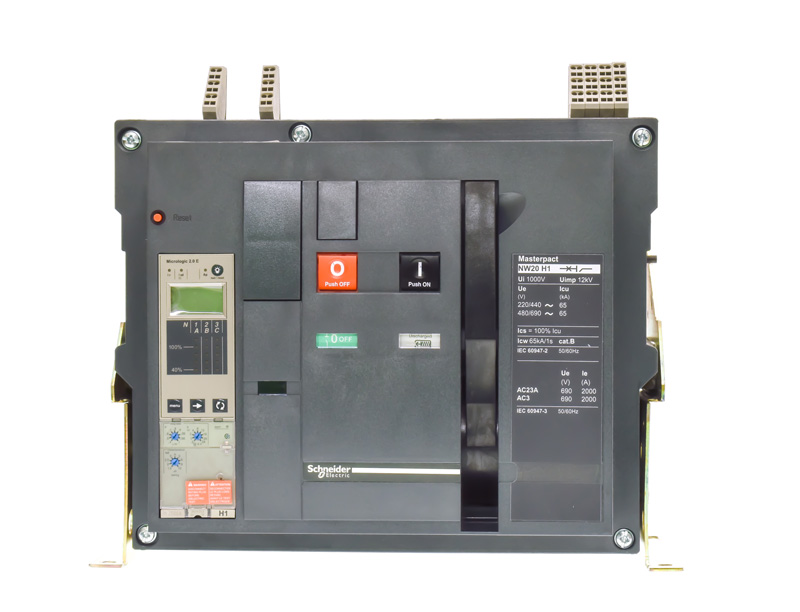

انواع کلید هوایی اشنایدر
کلید هوایی اشنایدر به دو سری NT و NW تقسیم می شود. این تقسیم بندی بر اساس عملکرد و رنج جریان کلیدها انجام می شود و هر سری کاربرد متفاوتی دارد. هر دو سری NT و NW کلید هوایی اشنایدر در دو نوع سه پل و چهار پل تولید می شود و دارای واحد حفاظت میکرولوجیک است. در ادامه مشخصات هر دو سری را در الکتروشایلی بررسی می کنیم.
کلید هوایی سری NT
- رنج جریانی ۶۰۰ تا ۱۶۰۰ آمپر
- در دو مدل ثابت (Fixed) و کشویی
- عرضه شده به صورت سه پل و چهار پل
- با قدرت قطع ۴۲ و ۵۰ کیلو آمپر
- دارای واحد حفاظت دیجیتالی (میکرولوژیک)
- دارای نرم افزار برای نمایش پارامترهای الکتریکی
- امکان شارژ فنر به صورت دستی و موتور الکتریکی
- امکان حفاظت نول در مدل های سه پل با نصب CT خارجی
- قابلیت اتصال به شبکه های صنعتی و PLC، گزارش دهی وضعیت کلید یا دریافت فرمان
- امکان کنترل قطع و وصل به دو طریق: محلی (روی کلید) و راه دور یا شبکه های ارتباطی

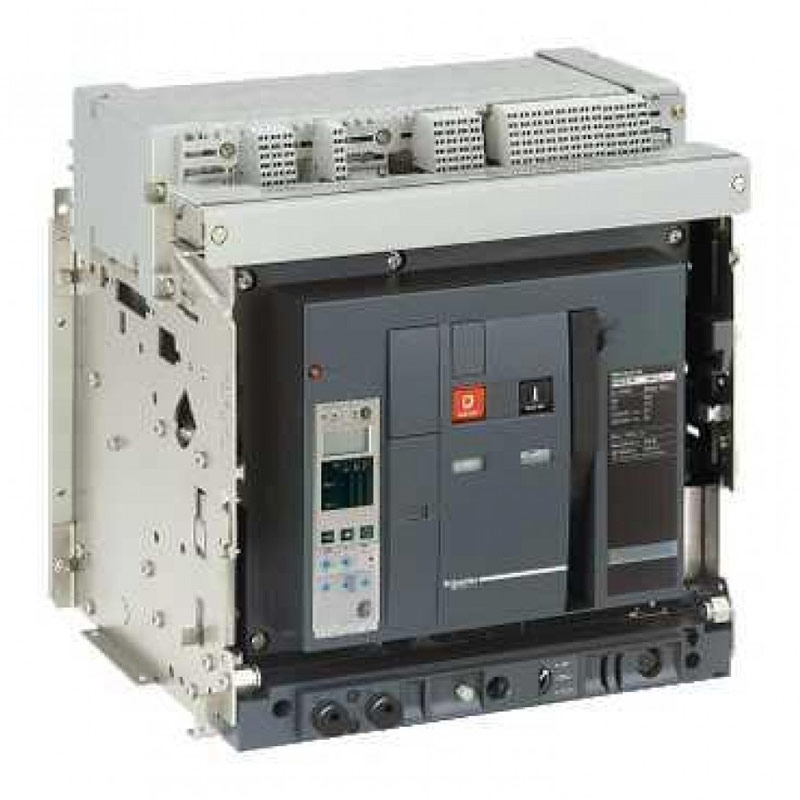

کلید هوایی سری NW
- رنج جریانی ۸۰۰ تا ۶۳۰۰ آمپر
- در دو مدل ثابت (Fixed) و کشویی
- عرضه شده به صورت سه پل و چهار پل
- نوع سه پل در رنج جریان ۸۰۰ تا ۶۳۰۰ آمپر و نوع چهار پل از ۸۰۰ تا ۴۰۰۰ آمپر
- با قدرت قطع ۴۲ ، ۶۵ و ۱۰۰ کیلو آمپر
- دارای واحد حفاظت دیجیتالی (میکرولوژیک)
- دارای نرم افزار برای نمایش پارامترهای الکتریکی
- امکان شارژ فنر به صورت دستی و موتور الکتریکی
- امکان حفاظت نول در مدل های سه پل با نصب CT خارجی
- قابلیت اتصال به شبکه های صنعتی و PLC، گزارش دهی وضعیت کلید یا دریافت فرمان
- امکان کنترل قطع و وصل به دو طریق: محلی (روی کلید) و از راه دور
کلید هوایی هیوندای کشویی
کلید هوایی در دو نوع ثابت و کشویی تولید می شود. کلید هوایی ثابت یا فیکس در محل نصب می شود و پس از نصب امکان تغییر مکان یا جا به جایی آن وجود ندارد. کلید هوایی کشویی روی یک ریل نصب می شود و می توان آن را جا به جا کرد و دسترسی به بخش های مختلف آن پس از نصب امکان پذیر است. قیمت کلید هوایی کشویی از کلید اتوماتیک فیکس به مراتب بالاتر است.
رعایت نکاتی که در ادامه بیان شده است در هنگام نصب کلید هوایی الزامی است. برای نصب کلید هوایی باید:
- درجه حفاظت تابلو باید با درجه حفاظت کلید همخوانی داشته باشد.
- کلیدهای قدرت فشار متوسط براساس استاندارد IEC56 یا سایر استانداردهای معتبر انتخاب شوند.
- دسترسی به کلید فشار متوسط در تابلو در هنگام بهره برداری، سرویس و تعمیرات به آسانی مقدور باشد.
- حداقل ایمنی لازم با استفاده از اینترلاک مناسب بین کلیدها برای حفاظت اپراتورها و تأسیسات تأمین شود.
- هنگام کلید زنی یا وارد کردن کلید به محفظه در تابلوهای کشویی و یا خارج کردن آن خطری متوجه اپراتور نشود.
- محفظۀ کلید فشار متوسط طوری طراحی شود که اثرات ناشی از دمای محیط و دمای کار و اتصال کوتاه در تدوام کار تابلو اختلالی ایجاد نکند.
خرید کلید هوایی اشنایدر
در هنگام خرید کلید هوایی باید به نکات زیر توجه کرد
- جریان نامی کلید هوایی (بین ۶۳۰ تا ۶۳۰۰ آمپر)
- قدرت قطع کلید هوایی (۴۲ کیلو آمپر مخصوص کلید NT و ۵۰ ، ۷۰ و یا ۱۰۰ کیلو آمپر مخصوص کلید NW)
- تعداد پل کلید هوایی (سه پل یا چهار پل)
- میکرولوژیک کلید هوایی (نوع ۲ حفاظت پایه، نوع ۵ حفاظت سلکتیو، نوع ۶ حفاظت سلکتیو + حفاظت خطای زمین و نوع ۷ حفاظت سلکتیو + حفاظت نشتی جریان)
- مکانیزم موتوری (موتور ۱۱۰ یا ۲۲۰ ولت AC)
